美國維基Winkie肩負式淺層地質取樣
（百米）巖芯鉆機
全球最小最輕的一款尤其適合硬巖取樣的百米巖心鉆機
▲應用領域
野外礦脈探查 巖心取樣
巖土工程勘查 爆破鉆孔

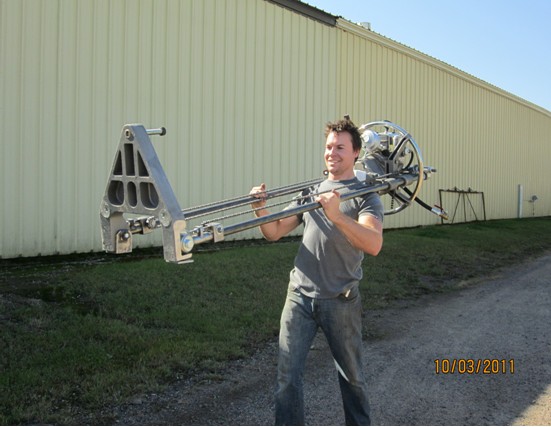

這款輕巧小型Winkie 鉆機尤其適用于崎嶇多山地區，可由兩人搬運或使用直升機直接升降至高山地帶。連同Unipress推進裝置一起總重量只有84.1KG。最原始的輕質Winkie鉆機是由弗雷德·威克（Fred Wink）設計并由JKS Smith 和 JKS Boyles銷售，現在由設在美國明尼蘇達州維吉尼亞市的Minex生產制造。久經考驗，這款機器幾乎不受工作環境影響并且在世界各地的用戶當中廣受好評。Minex公司計劃對便攜，多用的Winkie鉆機在可靠性和實用性上進行進一步改善。
▲鉆機構成
發動機
Winkie鉆機使用高效的10馬力、風冷型二沖程汽油發動機供電，目前已被廣泛應用于世界許多偏遠地區，成為了平地，叢林和高山等崎嶇地區的最理想鉆探設備。
雙速變速器
雙速變速器可提供不同的鉆速，提高了Winkie鉆機的操作效率。至今以來，此款鉆機可稱是最輕質的變速金剛石鉆機。
支架
Unipress支架可使操作者更準確地掌握穩定的壓力。不僅操作省力還節省開支。
三角架
Winkie三腳架通過卷揚機增加提鉆速度，使鉆探輕松省力。
鉆桿
輕質鋁制鉆桿方便運輸和撤鉆。輕質的鋼制鉆桿同樣適用。鋁制鉆桿可減輕大約30%-40%的重量，并能增加Winkie鉆機的鉆孔深度。
▲鉆機的主要技術參數
動力……………………二沖程汽油發動機，氣冷式引擎
馬力……………………10馬力@8400轉/分鐘
齒輪換檔變速器………油浴
推進裝置類型…………Unipress手動推進
離合器…………………離心式離合器
最大鉆進速……………高速—2800轉/分鐘
低速—1200轉/分鐘
重量……………………Winkie鉆機—85磅
Unipress推進裝置—100磅
|
鉆桿型號 |
巖芯直徑 |
鉆孔直徑 |
最大深度 |
|
E號薄壁 IEWS |
23mm |
38mm |
130-145m |
|
A號薄壁AW34 |
32.5mm |
48mm |
105-120m |
